| HSFXQ 防爆在線分析小屋 |
|
| 產品介紹 |
|
| |

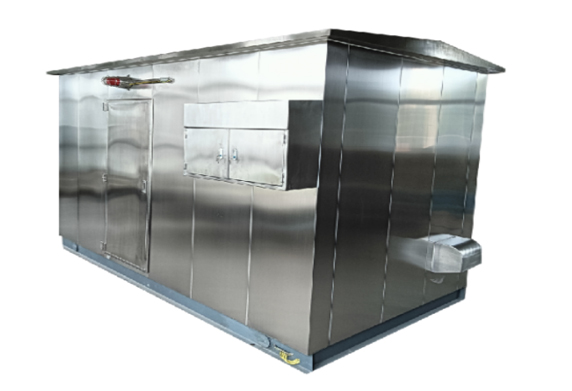

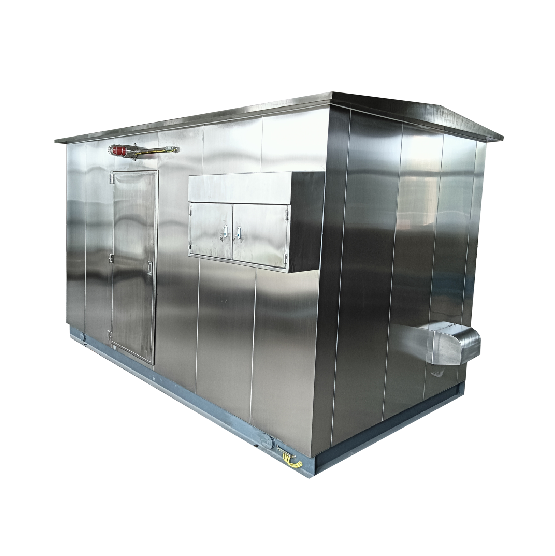

HSFXQ 防爆在線分析小屋
一、概述 防爆在線分析小屋是集成原油密度、含水、粘度、凝點、取樣等測量功能于一體的高精度自動化檢測設備，可實時在線監測原油關鍵數據，廣泛應用于油田開采、石油儲運、煉油化工等場合。設備采用先進傳感技術與智能化控制系統，具備測量精準、穩定性高、操作便捷等特點，有效提升原油品質檢測效率與準確性。
二、工作原理 防爆在線分析小屋的進樣口及出樣口安裝在輸油主管線上，經過過濾器過濾、循環泵強制循環，將油品導入循環系統中，通過分析小屋內儀表對油品進行密度、含水、粘度、凝點、取樣、溫度、壓力、差壓等參數進行檢測和采集，同時配備可燃氣體、硫化氫、氧含量氣體檢測儀以及通風模塊。系統通過智能控制系統調節循環泵可控制系統流速，并通過相關參數的采集對系統密度、含水、粘度、凝點、取樣、溫度、壓力、差壓、工作環境中可燃氣體、硫化氫氣體、氧含量等進行監測和報警。系統人際交互界面可顯示實時采集的數據，且采集的數據可進行實時曲線和歷史曲線查詢等功能，系統具備RS485通訊功能，可實時傳輸系統當前采集數據。

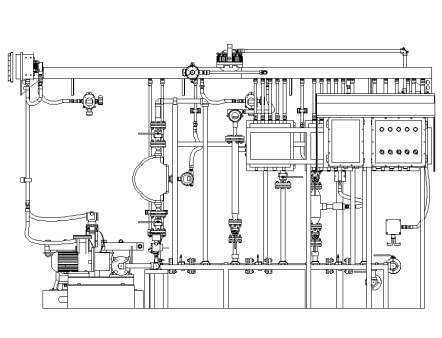

工藝流程圖
三、型號及技術參數
| 型號 |
HSFXQ-1 |
HSFXQ-2 |
HSFXQ-3 |
主要
采集參數 |
密度、含水、粘度 |
密度、含水、粘度、取樣 |
密度、含水、粘度、凝點、取樣 |
| 設備尺寸 |
4000×2200×2660（mm） |
5000×3500×2660（mm） |
7000×3500×2660（mm） |
| 電源 |
380V 50Hz（三相四線制） |
380V 50Hz（三相四線制） |
380V 50Hz （三相四線制） |
| 功率 |
5kW |
7kW |
25kW |
| 壓力等級 |
≤4.0MPa，大于4.0MPa時另行設計生產 |
| 接液材質 |
304或316L不銹鋼 |
| 防爆標志 |
Ex db eb ib IIB T4 Gb |
| 防護等級 |
IP65 |
注：根據用戶需求選擇配置，如需采集更多參數，可另行設計生產。
|
|
|
